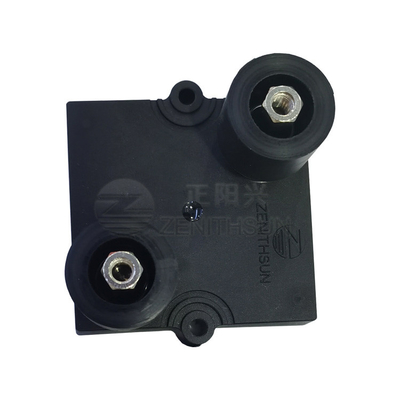

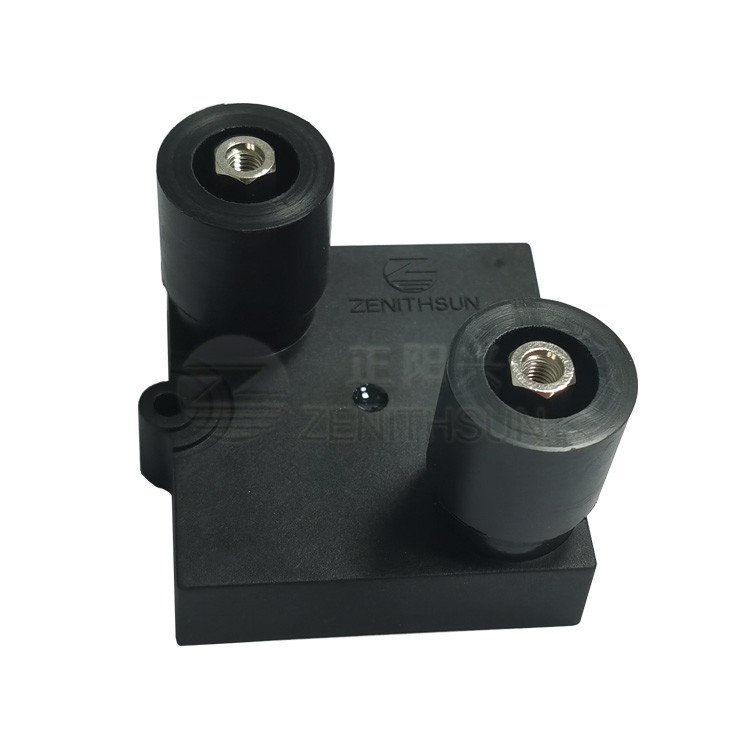

Desain Film Tebal Resistor Daya Ultra Tinggi, dengan tinggi 47mm
Struktur
1. Sablon, lapisan cetakan film resistor dengan ketebalan puluhan mikron, disinter pada suhu. Matriksnya adalah keramik aluminium oksida 96%, dengan konduktivitas termal yang baik dan kekuatan mekanik yang tinggi. Film resistor dengan bubur ruthenium logam mulia, dengan listrik yang stabil properti.
2.600W-800W daya operasi;
3. Desain non-induktif, insulasi tinggi & kinerja pelepasan sebagian;
Fitur
1.Rekomendasi untuk memasang ke heatsink untuk meningkatkan pembuangan panas. Casing bawah terpasang ke heatsink sistem, dan resistor menghilangkan panas melalui pertukaran panas antara casing bawah dan heatsink. Suhu sekitar di sini mengacu pada bagian bawah suhu kasus resistor, yang umumnya disebut sebagai suhu di tengah kasus bawah.
2. Non-Induktif, tegangan resistansi tinggi, ukuran kecil, daya tinggi, umur panjang, tahan lembab, stabilitas tinggi.
3. Sambungan ulir sekrup M5 (Standar M5, M4 berdasarkan permintaan).
Spesifikasi
| Karakteristik Kinerja |
|
| Uji |
Kondisi Tes |
Hasil Pengujian |
| Toleransi Perlawanan |
Tegangan Pengujian 3V, Suhu Sekitar 25℃ |
B---D---F---G---J--K |
| Koefisien Suhu |
R0: Suhu Kamar (T0) Nilai Resistansi
R1: Suhu Kamar T0+100℃(T1)Nilai Resistansi |
±50～±500PPM/ |
| Kelebihan Waktu Singkat |
5 kali nilai daya, tetapi tidak lebih dari 1,5 kali tegangan kerja terus menerus maksimum selama 5 detik |
R≤±(0.3％+0.1Ω)
|
| Resistansi Isolasi |
500V DC |
10GΩ1Menit |
| Daya Tahan Suhu Kamar |
Nilai votage, 90 menit aktif, berhenti 30 menit, suhu casing tengah bawah 85 (120W-800W),
suhu kasing tengah bawah 25 (30W-100W), total 1000 jam |
R≤±(0.5％+0.1Ω) |
| Kelembaban kondisi stabil |
Temp.:40±2℃, Kelembaban: 90％-95％.56days |
R≤±(0.25％+0.1Ω) |
| Pengujian Ketahanan Suhu Tinggi / Rendah |
simpan di -55℃～125℃ selama 2 jam, siklus 5 kali |
R≤±(1%+0.1Ω) |
| Suhu Lingkungan Kerja |
-55℃～150℃ |
/ |
Aplikasi
Banyak digunakan dalam penggerak kecepatan Variabel, catu daya, peralatan kontrol, komunikasi, kontrol otomatis, kontrol mesin, elektronika daya, perangkat medis, transmisi daya, pemerataan tegangan kapasitor, pelepasan kapasitor, beban daya, elektronik otomotif, untuk penggerak kecepatan variabel, catu daya , perangkat kontrol, robotika, kontrol motor dan desain daya lainnya. Pembangkit listrik tenaga angin, pembangkit listrik fotovoltaik, dan bidang energi baru lainnya.
Cara membuat pesanan:
ZMP600_Nilai Ohmik_Toleransi_Tinggi
Misalnya: ZMP600 51R 5%,Tinggi 47mm
