300W 10M JResistor Daya Tegangan Tinggi Film Tebal Non induktifresistor tegangan tinggi silinder
Struktur :
1. Sablon, lapisan cetakan film resistor dengan ketebalan puluhan mikron, disinter pada suhu.
Matriksnya adalah keramik aluminium oksida 95%, dengan konduktivitas termal yang baik dan kekuatan mekanik yang tinggi.
Film resistor dengan bubur rutenium logam mulia, dengan sifat listrik yang stabil.
2. Proses Teknologi: elektroda pencetakan elektroda sintering resistor pencetakan resistor sintering medium printing
sintering sedang, kemudian penyesuaian resistansi, pengelasan, enkapsulasi dan proses lainnya.
Fitur:
1.Bekerja di bawah lingkungan tegangan tinggi terus menerus.
2. Non-Induktif, Resistansi-tegangan tinggi, ukuran kecil, daya tinggi, umur panjang, tahan lembab, stabilitas tinggi.
3. Bahan Timbal: tembaga, berlapis timah, tutup ujung baut / sekrup;
Spesifikasi:
| Karakteristik Kinerja |
|
| Uji |
Kondisi Tes |
Hasil Pengujian |
| Toleransi Perlawanan |
Tegangan Pengujian 3V, Suhu Sekitar 25℃ |
B--C--D---F---G---J--K |
| Koefisien Suhu |
R0: Suhu Kamar (T0) Nilai Resistansi
R1: Suhu Kamar T0+100℃(T1)Nilai Resistansi |
±15～±1000PPM/ |
| Kelebihan Waktu Singkat |
5 kali nilai daya selama 5 detik, tetapi tidak lebih dari 1,5 kali Umax |
R≤±(0.2％+0.1Ω) |
| Resistansi Isolasi |
1000V DC |
10GΩ1Menit |
| Muat Hidup |
pada tegangan pengenal, 90 menit "Aktif", 30 menit "Mati", total 1000 jam |
R≤±(0.5％+0.1Ω) |
| Ketahanan Kelembaban |
Temp.:40±2℃, Kelembaban: 90％-95％.240jam |
R≤±(0.4％+0.1Ω) |
| Tahan Suhu Tinggi / Rendah |
simpan di - 65 ~ 155 selama 2 jam, siklus selama 5 kali |
R≤±(0.2%+0.1Ω) |
| Suhu Operasional |
-55℃～125℃ |
/ |
Aplikasi:
Banyak digunakan dalam peralatan listrik tegangan tinggi, mesin CT dan X-ray medis, peralatan pengujian tegangan tinggi, catu daya tegangan tinggi, peralatan vakum, konverter frekuensi tegangan tinggi, pembagi tegangan, sirkuit tegangan tinggi, sirkuit pelepasan kapasitor, sirkuit penyangga tegangan tinggi, peralatan perlindungan lingkungan, peralatan penghilang debu elektrostatik, sistem tenaga, instrumen dan meter tegangan tinggi, modulator pulsa, peralatan pencitraan, generator tegangan impuls, dll.

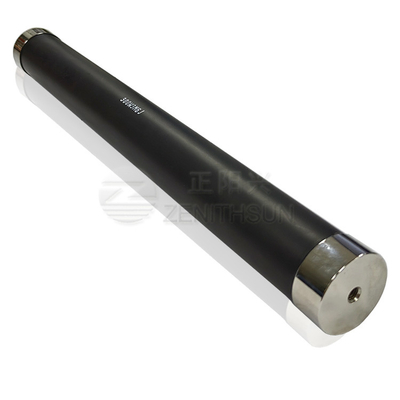

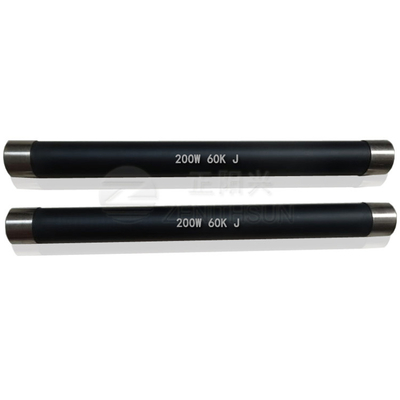

Gambar produk:
