Resistor Pembagi Tegangan Tinggi Non-Induktif Presisi TCR Rendah
Struktur :
1. Sablon, lapisan cetakan film resistor dengan ketebalan puluhan mikron, disinter pada suhu.
Matriksnya adalah keramik aluminium oksida 95%, dengan konduktivitas termal yang baik dan kekuatan mekanik yang tinggi.
Film resistor dengan bubur rutenium logam mulia, dengan sifat listrik yang stabil.
2. Proses Teknologi: elektroda pencetakan elektroda sintering resistor pencetakan resistor sintering medium printing
sintering sedang, kemudian penyesuaian resistansi, pengelasan, enkapsulasi dan proses lainnya.
Fitur:
1. Presisi Tinggi, Koefisien Suhu Rendah, Pembagi Tegangan Tinggi Presisi;
2.Terendam dalam minyak dielektrik atau resin epoksi untuk hasil penggunaan terbaik;
2. Non-Induktif, Resistansi-tegangan tinggi, ukuran kecil, daya tinggi, umur panjang, tahan kelembaban, stabilitas tinggi;
3. Terminal baut / tutup ujung sekrup terkemuka;
Spesifikasi:
| Karakteristik Kinerja |
|
| Uji |
Kondisi Tes |
Hasil Pengujian |
| Toleransi Perlawanan |
Tegangan Pengujian 3V, Suhu Sekitar 25℃ |
B--C--D---F---G---J--K |
| Koefisien Suhu |
R0: Suhu Kamar (T0) Nilai Resistansi
R1: Suhu Kamar T0+100℃(T1)Nilai Resistansi |
±15～±1000PPM/ |
| Kelebihan Waktu Singkat |
5 kali nilai daya selama 5 detik, tetapi tidak lebih dari 1,5 kali Umax |
R≤±(0.2％+0.1Ω) |
| Resistansi Isolasi |
1000V DC |
10GΩ1Menit |
| Muat Hidup |
pada tegangan pengenal, 90 menit "Aktif", 30 menit "Mati", total 1000 jam |
R≤±(0.5％+0.1Ω) |
| Ketahanan Kelembaban |
Temp.:40±2℃, Kelembaban: 90％-95％.240jam |
R≤±(0.4％+0.1Ω) |
| Tahan Suhu Tinggi / Rendah |
simpan di - 65 ~ 155 selama 2 jam, siklus selama 5 kali |
R≤±(0.2%+0.1Ω) |
| Suhu Operasional |
-55℃～125℃ |
/ |
Aplikasi:
Banyak digunakan dalam peralatan listrik tegangan tinggi, mesin CT dan X-ray medis, peralatan pengujian tegangan tinggi, catu daya tegangan tinggi, peralatan vakum, pembagi tegangan, sirkuit tegangan tinggi, sirkuit pelepasan kapasitor, sirkuit penyangga tegangan tinggi, peralatan perlindungan lingkungan, elektrostatik peralatan penghilang debu, sistem tenaga, dll.

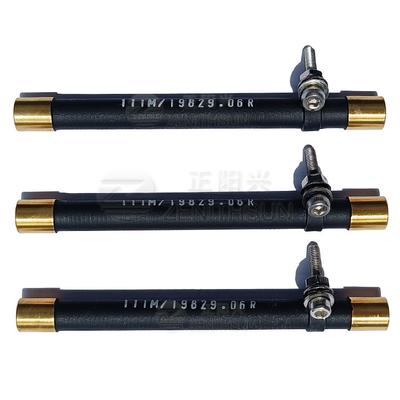

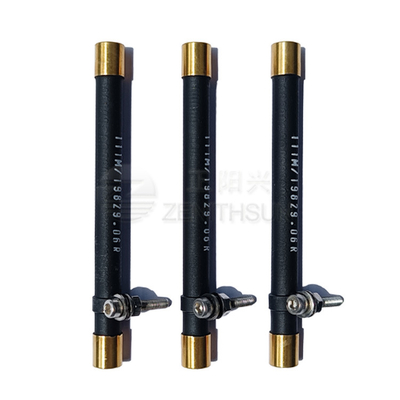

Gambar produk:
