Resistor Daya Tegangan Tinggi Film Tebal Non-Induktif tanpa pelapis
Struktur :
1. Sablon, lapisan cetakan film resistor dengan ketebalan puluhan mikron, disinter pada suhu.
Matriksnya adalah keramik aluminium oksida 95%, dengan konduktivitas termal yang baik dan kekuatan mekanik yang tinggi.
Film resistor dengan bubur rutenium logam mulia, dengan sifat listrik yang stabil.
2. Produk tersedia dengan lapisan silikon atau epoksi, menampilkan berbagai toleransi dan koefisien suhu.
Fitur:
1. Non-Induktif, Resistansi-tegangan tinggi, ukuran kecil, daya tinggi, umur panjang, tahan lembab, stabilitas tinggi.
2. Bahan Timbal: tembaga, berlapis timah, tutup ujung baut / sekrup;
3. Seri resistor daya tegangan tinggi menggabungkan sistem dan desain resistansi non-induktif berpemilik untuk mencapai koefisien suhu rendah, koefisien tegangan rendah,stabilitas tinggi, peningkatan tegangan operasi tinggi dan peringkat daya tinggi.
Spesifikasi:
| Karakteristik Kinerja |
|
| Uji |
Kondisi Tes |
Hasil Pengujian |
| Toleransi Perlawanan |
Tegangan Pengujian 3V, Suhu Sekitar 25℃ |
B--C--D---F---G---J--K |
| Koefisien Suhu |
R0: Suhu Kamar (T0) Nilai Resistansi
R1: Suhu Kamar T0+100℃(T1)Nilai Resistansi |
±15～±1000PPM/ |
| Kelebihan Waktu Singkat |
5 kali nilai daya selama 5 detik, tetapi tidak lebih dari 1,5 kali Umax |
R≤±(0.2％+0.1Ω) |
| Resistansi Isolasi |
1000V DC |
10GΩ1Menit |
| Muat Hidup |
pada tegangan pengenal, 90 menit "Aktif", 30 menit "Mati", total 1000 jam |
R≤±(0.5％+0.1Ω) |
| Ketahanan Kelembaban |
Temp.:40±2℃, Kelembaban: 90％-95％.240jam |
R≤±(0.4％+0.1Ω) |
| Tahan Suhu Tinggi / Rendah |
simpan di - 65 ~ 155 selama 2 jam, siklus selama 5 kali |
R≤±(0.2%+0.1Ω) |
| Suhu Operasional |
-55℃～125℃ |
/ |
Aplikasi:
Resistor Daya Tegangan Tinggi Presisi dirancang untuk memenuhi persyaratan yang menuntut pemasok daya TWT, mikroskop elektron, sistem sinar-X, tampilan CRT resolusi tinggi, instrumen geofisika, dan saluran transmisi daya, solusi ideal untuk semua aplikasi dalam teknologi sinar-X, teknologi pengukuran tegangan tinggi dan sistem transmisi energi.

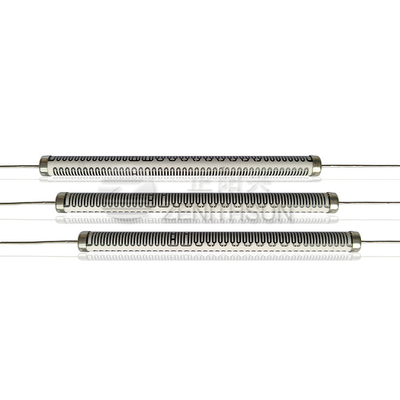

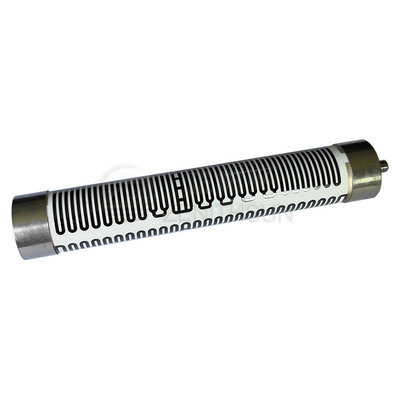

Gambar produk:
Cara membuat pesanan:
Model no._ Nilai_Toleransi
Sebagai contoh:
RIZ/RHP-39 200M 1%
